TRVV高柔性耐弯曲拖链电缆

发布时间:2023-04-11 0次浏览

TRVV高柔性耐弯曲拖链电缆

TRVV柔性电缆详细介绍:

1、产品性能

TRVV柔性电缆抗拉、耐磨、耐寒、耐弯曲、性能稳定,适合室内外使用



2、技术规格

阻燃等级

ZR、ZA、ZB、ZC、ZD


直径 mm

8.5±1.0 6.5±1.0


芯线颜色

黑色编码彩色芯线


线缆护套

柔性弹性体护套/聚氨酯护套


线缆重量/长度

根据平方大小卡尺测量


执行标准

Q/QF 014-2021



3、适用范围

TRVV柔性电缆广泛应用于自动化数控加工中心、伺服系统、拖链系统的信号及控制使用。也可适用于干燥和潮湿的室内外环境以及起重机和输送设施等领域。也适用于自动化生产工序的数据传输、测量、反馈、编码器、旋转变压器、转速计、信号和系统的应用。


4、TRVV柔性电缆技术参数

额定电压等级

2及以上:0.6/1KV

0.75²16:300/500V

0.5²及以下:300/300V

最小弯曲半径

固定 4 x d

移动 7.5 x d

D为电缆实际外径)

移动速度

自支撑: max. 1.5 m/s, 滑行: max. 1 m/s

导线长度

自支撑/滑行 max. 400 m

弯曲循环

寿命>500万次

工作温度

固定  最小值/最大值 -30 °C / +70 °C

移动  最小值/最大值 -15 °C / +70 °C

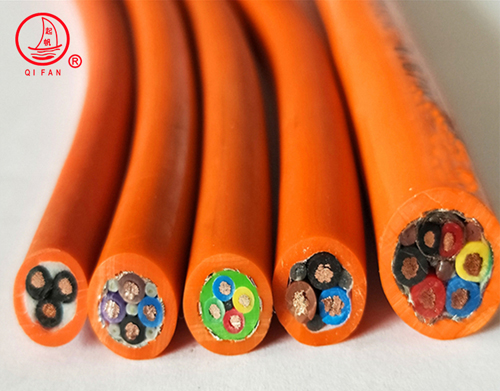

TRVV


5、产品特性

TRVV柔性电缆柔软耐弯曲性能优异,优化的选材以及柔性结构设计,满足电缆适用于拖链系统下的频繁往复移动弯曲安装应用,设计电缆耐弯曲使用寿命≥500万次;耐磨、耐候、抗斯裂、耐老化、防浅水、耐油污等性能优异,对于常规室内环境下的拖链系统具备优异的适应能力,经济实用。



6、设计原理

TRVV柔性电缆优异的高柔性和耐弯曲性能是TRVV拖链电缆的基本特性,电缆采用非屏蔽结构设计,以弹性体材质作为电缆的绝缘及护套设计,主要适用于常规室内环境下的拖链系统的往复移动弯曲安装使用,作为频繁移动弯曲的供电或控制连接电缆广泛应用,如具备拖链等移动弯曲部件的数控机床、雕刻机、木工机械、玻璃机械、自动化仓库等。

TRVV1

7、适用环境

TRVV柔性电缆适用于移动速度不大于3m/s,往复频率不大于30/分钟,往复移动次数不大于500万次,且无扭转的拖链运行环境;



如有需要详细了解TRVV柔性电缆,请联系起帆电缆!
