UGEFP、UGEFPT盾构机用橡皮绝缘软电缆

发布时间:2023-06-07 0次浏览

UGEFP、UGEFPT盾构机用橡皮绝缘软电缆

常见型号:UGEFP、UGEFPT

工作电压:6/10KV8.7/15KV

用途:适用于额定电压不超过6/10kV8.7/15KV盾构机、矿山设备、堆取设备或类似设备系统配电网中的电源连接。也可做地铁建设露天矿及港机上变压器连接用高压电缆

盾构电缆结构:

导体采用第5种镀锡软铜导体无氧镀锡软芯铜丝结构,导体绝缘动力线芯采用三元乙丙XJ-30),地线芯为半导电橡胶外护套氯化聚乙烯或其他相当材料的混合物(XH-03)绝缘屏蔽两种型号有所不同,UGEFP绝缘屏蔽橡胶型半导电外屏蔽UGEFPT绝缘屏蔽橡胶型半导电外屏蔽+半导电带+金属/纤维编织(兼做地线)护套颜色红色或黑色(买卖双方协定)

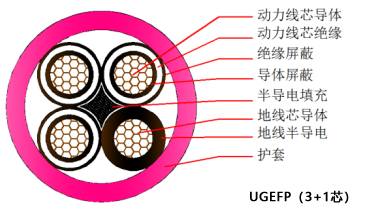

盾构电缆线芯结构:(见下图)

UGEFP线芯图

UGEFP线芯图1

最小弯曲半径6D (D为电缆实际外径)

温度等级

导体最高运行温度:+75℃使用环境温度:-20℃~+45℃

电缆敷设温度:不低于0℃(环境温度低于0℃时,应对电缆进行预热)

局部放电

1.73U0电压下放电量不大于20pC

成品电压试验

6/10kV动力线芯:30.5kV/5min

8.7/15KV动力线芯:30.5kV/5min

导体电阻20℃ :根据VDE 0295及IEC 60228第5类,多股裸铜丝或镀锡铜丝

绝缘电阻:600 MΩ/km (20℃)

敷设方式

矿山地面敷设或轨道上

UGEFP盾构机用橡皮绝缘软电缆

盾构电缆性能:

高耐磨性:由于矿石对电缆的磨损非常厉害,所以电缆的外护套必须能够经受住矿石长时间的摩擦而不损坏。

高抗拉性:一般在矿石开采中电缆的使用长度比较长,地面的摩擦力很大,所反复移动使用中对电缆的拉力会非常大,这就需要电缆的抗拉性很强,保证电缆在拖拽中不会出现芯线的断裂。

扭转性:因为电缆在井下巷道中需要长距离的拖动,有时还要在巷道中转弯,这势必造成电缆的弯曲扭转,所以就要求电缆的扭转性能特别强,电缆不会因为扭转而变形,护套不开裂。

防水性、耐腐蚀性:在地下矿石开采中,可能会有水或腐蚀性液体,所以盾构电缆还需有足够的防水性和耐腐蚀性
