辐照电缆

当前位置: 首页 > 起帆电缆产品 > 辐照电缆

WDZN-YJ(F)Y 低烟无卤阻燃耐火电缆 上海起帆 电力电缆 辐照电缆 国标足米 包质检

发布时间:2019-12-11 0次浏览

WDZN-YJ(F)Y  低烟无卤阻燃耐火电缆  上海起帆 电力电缆 辐照电缆 国标足米 包质检

WDZN-YJ(F)Y简介:

(辐照)交联聚乙烯绝缘低烟无卤阻燃聚烯烃护套耐火电力电缆简称低烟无卤辐照电缆。WDZN-YJ(F)Y,W-无卤, D-低烟, Z-阻燃,  N-耐火, YJ-交联聚乙烯, Y-聚烯烃护套,F-辐照。

辐照技术是一种新型环保的物理技术,经过辐照的电缆具有优异的机械物理性能,耐环境应力开裂性能好,有优良的耐磨性,比PVC和PE更能承受集中的机械应力,耐各种化学溶剂,在周围各种腐蚀性媒质中比较稳定。 辐照交联聚乙烯绝缘电缆产品比聚氯乙烯绝缘电缆产品的重量要轻许多,更便于安装运输,降低劳动强度,降低运输费用。

在火焰燃烧的情况下低烟无卤电线电缆产生极少量烟雾,释放气体不含卤元素/无毒。当火灾发生时可大大减少对仪器、设备和人体的危害,少量烟雾不影响视线提升逃生几率。耐火电缆通常能够在750~800℃的火焰温度下至少保持180分钟的正常运转,为人们逃生争取宝贵时间,因而被广泛应用于高层建筑、医院、大型图书馆、体育馆、消防指挥调度楼、车站和民用机场、旅客候车室、重点文物保护场所以及地铁、地下商场或人口密集的公共场所。



QQ图片20191210100936

上海起帆电缆生产的额定电压35KV及以下塑料绝缘电线电缆,其使用性能不仅符合GB/T12706-2008、GB/T5023-2008、GB/T9330-2008、DJ08-93-2002规定要求,并且已形成系列,特别是低烟无卤性能符合国家标准GB/T17650-1-2-1998、GB/T17651.1-2-1998,经国家一级科技查新,该类产品达到同类产品的国内先进水平。

产品类型:


型号
名称阻燃级别
类型
铜芯铝芯

阻燃型

WDZ-YJ(F)Y

WDZ-YJL(F)Y

铜(铝)芯(辐照)交联聚乙烯绝缘低烟无卤阻燃聚烯烃护套电力电缆


A


B


C

WDZ-YJ(F)Y23

WDZ-YJL(F)Y23

铜(铝)芯(辐照)交联聚乙烯绝缘钢带铠装低烟无卤阻燃聚烯烃护套电力电缆

WDZ-YJ(F)Y33

WDZ-YJ(F)LY33

铜(铝)芯(辐照)交联聚乙烯绝缘钢带铠装低烟无卤阻燃聚烯烃护套电力电缆

WDZ-YJ(F)Y43

WDZ-YJ(F)LY43

耐火型

WDZN-YJ(F)Y


铜芯(辐照)交联聚乙烯绝缘低烟无卤阻燃聚烯烃护套耐火电力电缆

WDZN-YJ(F)Y23


铜芯(辐照)交联聚乙烯绝缘钢带铠装低烟无卤阻燃聚烯烃护套耐火电力电缆

WDZN-YJ(F)Y33


铜芯(辐照)交联聚乙烯绝缘钢丝铠装低烟无卤阻燃聚烯烃护套耐火电力电缆

WDZN-YJ(F)Y43



产品技术性能:

1、电线电缆导体正常运行的最高温度及短路时(最长持续时间不超过5s )最高温度:低烟无卤聚乙烯绝缘为70°C短路时最高温度不超过160°C:交联聚乙烯绝缘为90°C,热塑性低烟无卤绝缘为80°C,短路时最高温度不超过250°C。辐照交联型聚乙烯绝缘为105°C、125°C,短路时最高温度不超过250°C。

2、低烟无卤电缆的安装条件及允许连续载流量均与相应非低烟无卤电缆电线相同。

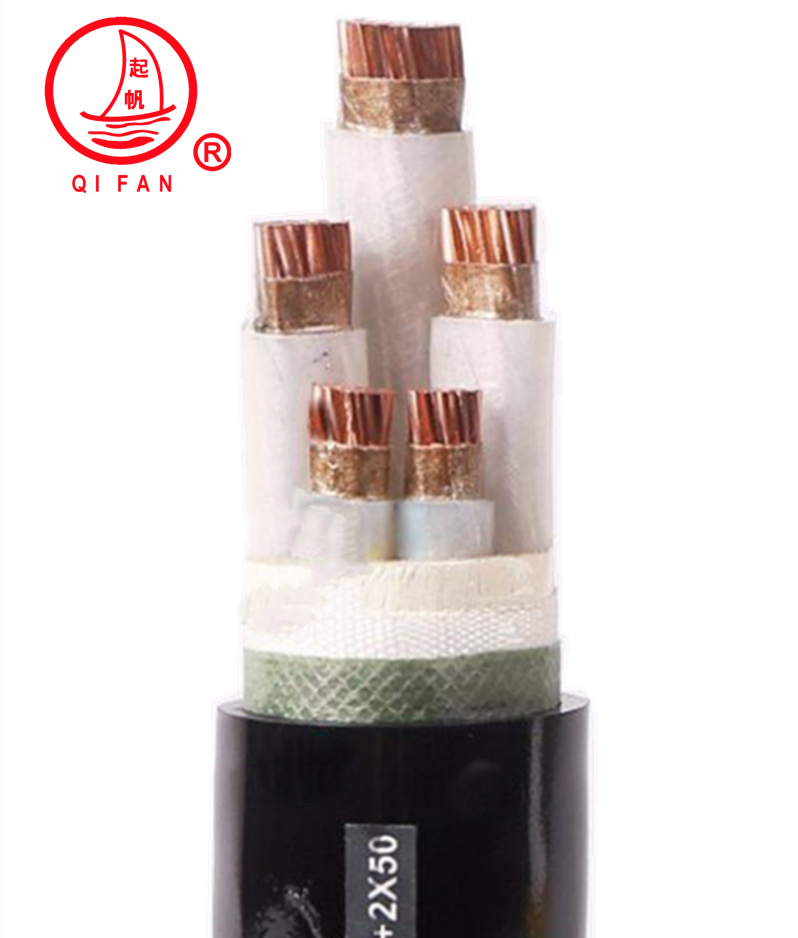

下图是型号为 WDZN-YJ(F)Y的电缆图片


YJE与YJY的区别根据GB/T 12706-2008附录D,护套代号分别表示为:V-聚氯乙烯护套,Y-聚乙烯或是聚烯烃护套,F-弹性体护套,Q-铅套。根据国家最新标准,并没有E代码。代号E其存在的缘由是因为以前暂未颁布统一的国家标准,而聚乙烯的化学代号为PE,部分电缆厂家、设计院等单位沿用简写E。

结论:YJE与YJY两者并无区别,按照最新国家标准统一使用YJY印字标识。
